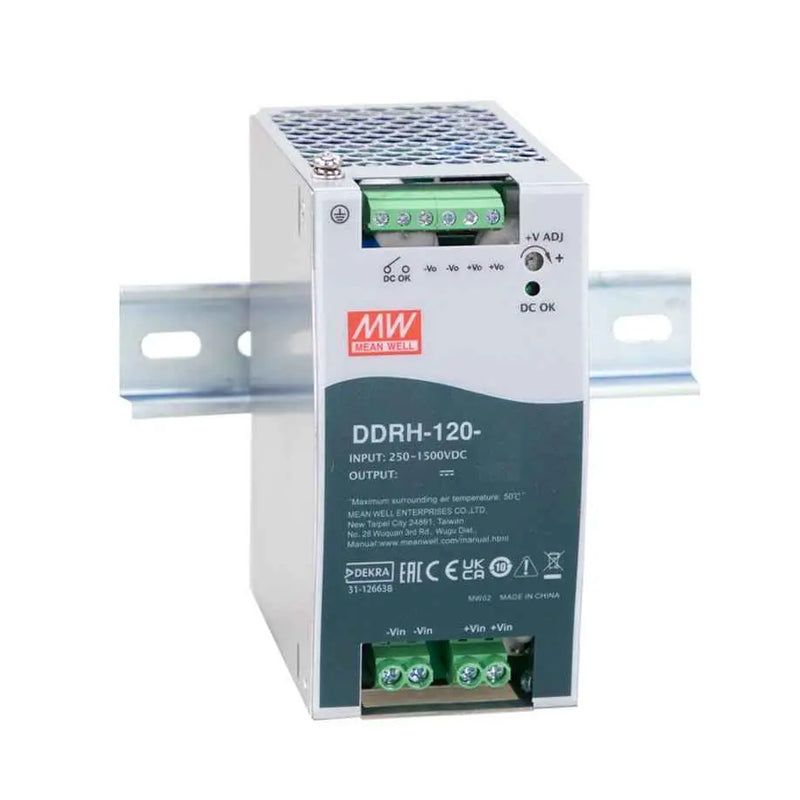

DDRH-120-24

Características:

• Rango de entrada ultra-amplio de 250~1500Vcc 6:1
• Soporta entrada de sobretensión de 1700Vcc durante 10 segundos
• Ancho delgado de 63 mm
• Alto aislamiento de E/S de 4KVca (aislamiento reforzado)
• Protecciones: Cortocircuito / Sobrecarga / Sobretensión / Baja tensión de entrada de CC / Polaridad inversa de entrada de CC
• Diseño sin ventilador, refrigeración por convección de aire libre
• Puede instalarse en carril DIN TS-35/7.5 o 15
• Temperatura de funcionamiento ultra-amplia de -40 ~ +80℃ (reducción de potencia >+50℃)
• Categoría de sobretensión II
• Altitud de funcionamiento hasta 5000 metros
• Contacto de relé de CC OK
• Tensión de salida de CC ajustable (1215V, 2429V, 3036V, 4858V)
• 3 años de garantía

Especificaciones generales

Rango de tensión de entrada de CA

250 ~ 1500Vcc

Corriente de irrupción de CA (máx.)

ARRANQUE EN FRÍO 300A /1500Vcc | 200A/800Vcc | 70A/250Vcc

Protección contra sobretensión

16.5 21V | 33 42V | 40 48V | 62 70V

Tipo de protección: Modo hipo, se recupera automáticamente después de que se elimina la condición de fallo

Tensión de resistencia

E/S-S/S:4KVCA E/S-FG:2KVCA S/S-FG:2KVCA S/S-CC OK:0.5KVCA

Temperatura de trabajo

-40 ~ +80℃ (Consulte la "Curva de reducción de potencia")

Estándares de seguridad

IEC62109-1 BS EN/EN62109-1 EAC TP TC 004 aprobado; Diseño según UL1741 (por solicitud)

Dimensiones (LxAxH)

63x125.2x115mm
