Características:
- Número de patente de MEAN WELL: ZL 202223277512.1

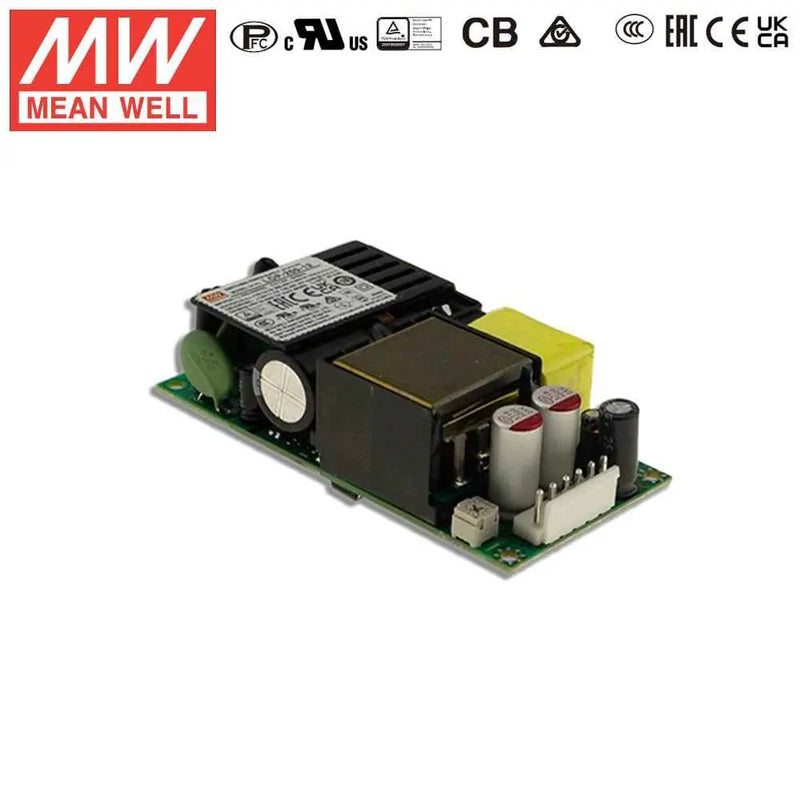

- Tamaño compacto de 4"x2" con perfil bajo (25.4mm)
- Entrada de 80~264Vac con PFC, consumo de energía sin carga <0.5W
- Certificados globales en múltiples campos (ITE 62368-1, Médico 60601-1, Doméstico 60335-1, Industrial 61558-1/-216)
- Carga máxima del 150% a 3s
- 140W por convección, 200W con ventilador de 10.98CFM de refrigeración forzada
- Adecuado para instalaciones de Clase I o Clase II
- Categoría de sobretensión III (OVC III)
- Temperatura de funcionamiento de -40 ~+80°C
- Alta eficiencia hasta 94%
- Protecciones: Cortocircuito / Sobrecarga / Sobretensión / Sobretemperatura
- Corriente de fuga extremadamente baja, 2 x MOPP, adecuada para aplicaciones médicas BF
- Altitud de funcionamiento hasta 5000 metros
- Ventilador externo integrado de 12V/0.5A
- 3 años de garantía
Especificaciones Generales
RANGO DE VOLTAJE
80 ~ 264 VCA 113 ~ 370 VCC
TIEMPO DE CONFIGURACIÓN, SUBIDA
1000ms, 30ms/230VAC 1500ms, 30ms/115VAC a plena carga
CORRIENTE DE ARRANQUE (Típ.)
ARRANQUE EN FRÍO 40A/115VAC 80A/230VAC
FACTOR DE POTENCIA
PF>0.95/230VAC PF>0.98/115VAC a plena carga
SOBRECARGA
105 ~ 150% de la potencia nominal de salida,
Tipo de protección: Hipido después de 3 seg, se recupera automáticamente (3 seg) después de que se elimina la condición de falla
SOBRETENSIÓN
(13.2 - 15.6V) (16.5 - 19.5V) (19.8 - 23.4V) (26.4 - 31.2V) (29.7 - 35.1V) (39.6 - 46.8V) (52.8 - 62.4V) (59.4 - 67.5V)
Tipo de protección: Apaga el voltaje de salida, vuelve a encender para recuperar
SOBRE TEMPERATURA
Tipo de protección: Apaga el voltaje de salida, se recupera automáticamente después de que baja la temperatura o se vuelve a encender para recuperar
VOLTAJE EXTRABAJO DE PROTECCIÓN
IEC/EN61558-2-16 (SELV, 12~48V)
IEC/EN/UL 62368-1 (SELV / ES1,12~48V)
TEMP. DE FUNCIONAMIENTO
-40 ~ +80℃ (Consulte la "Curva de Desclasificación")
ESTÁNDARES DE SEGURIDAD
CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1(3.2 Versión); UL UL62368-1, ANSI / AAMI ES60601-1(3.2 Versión); CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 aprobado
VOLTAJE DE RESISTENCIA
I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC
Dimensiones (LxWxH)
101.6x50.8x25.4mm
