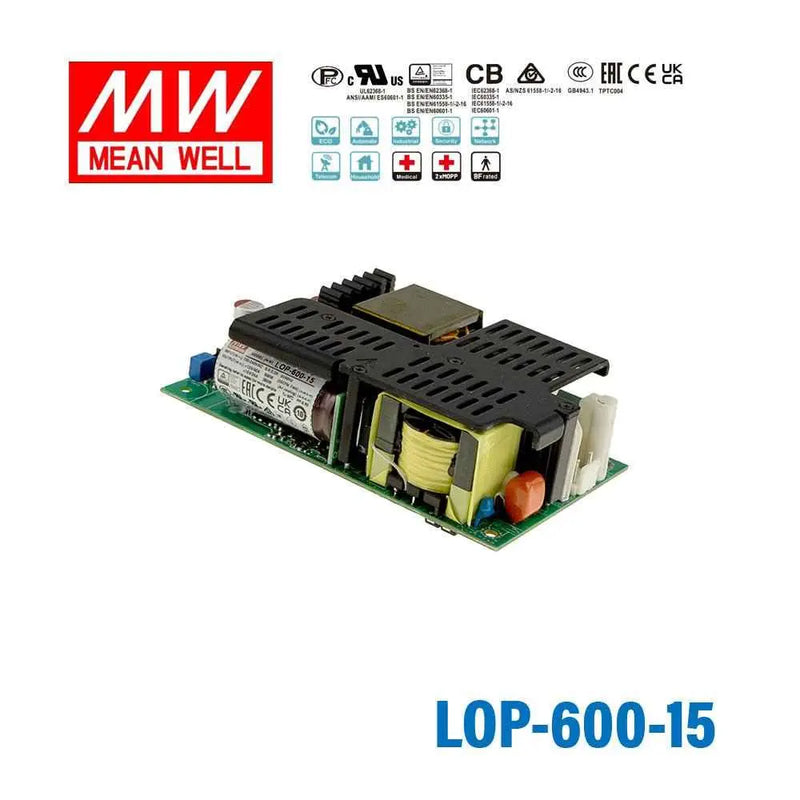

Características:
- Número de patente de MEAN WELL: ZL 202223277512.1
- Tamaño compacto de 5"x3" con perfil bajo
(12 V: 30,5 mm, 15-54 V: 33,5 mm)
- Entrada de 80~264 Vca con PFC, consumo de energía sin carga <0,5 W
- Certificados globales en múltiples campos
(ITE 62368-1, Médico 60601-1, Hogar 60335-1, Industrial 61558-1/-216
- Carga máxima del 150 % a 3 s
- 400 W por convección, 600 W con ventilador de 23 CFM con refrigeración forzada
- adecuado para instalaciones de Clase I o Clase II
- Categoría de sobretensión III (OVC III)
- -40 ~+80°C de temperatura de funcionamiento en un amplio rango
- Alta eficiencia hasta el 95%
- Protecciones: Cortocircuito / Sobrecarga / Sobretensión / Sobretemperatura
- Corriente de fuga extremadamente baja, 2 x MOPP, adecuada para aplicaciones médicas BF
- Altitud de funcionamiento de hasta 5000 metros
- Ventilador externo integrado de 12 V/0,5 A
- 3 años de garantía
Especificación general
RANGO DE VOLTAJE
80 ~ 264 VCA 113 ~ 370 VCC
TIEMPO DE CONFIGURACIÓN Y SUBIDA
1000 ms, 30 ms/230 VCA 1500 ms, 30 ms/115 VCA a plena carga
CORRIENTE DE ARRANQUE (Típ.)
ARRANQUE EN FRÍO 40 A/115 VCA 80 A/230 VCA
FACTOR DE POTENCIA
FP>0,95/230 VCA FP>0,98/115 VCA a plena carga
SOBRECARGA
105 ~ 150% de la potencia nominal de salida,
Tipo de protección: Hipos después de 3 segundos, se recupera automáticamente (3 segundos) después de que se elimina la condición de falla
SOBRETENSIÓN
(13,2 - 15,6 V) (16,5 - 19,5 V) (19,8 - 23,4 V) (26,4 - 31,2 V) (29,7 - 35,1 V) (39,6 - 46,8 V) (52,8 - 62,4 V) (59,4 - 67,5 V)
Tipo de protección: Apagado de la tensión de salida, encendido de nuevo para recuperar
SOBRE TEMPERATURA
Tipo de protección: Apagado de la tensión de salida, se recupera automáticamente después de que baja la temperatura o se vuelve a encender para recuperar
TENSIÓN EXTRABAJA DE PROTECCIÓN
IEC/EN61558-2-16 (SELV, 12~48 V)
IEC/EN/UL 62368-1 (SELV / ES1, 12~48 V)
TEMPERATURA DE TRABAJO
-40 ~ +80℃ (Consulte la "Curva de reducción de potencia")
NORMAS DE SEGURIDAD
CB IEC62368-1, IEC60335-1, IEC61558-1/-2-16, IEC60601-1; TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, BS EN/EN60601-1 (Versión 3.2); UL UL62368-1, ANSI / AAMI ES60601-1 (Versión 3.2); CCC GB4943.1; RCM AS/NZS 61558-1/-2-16; EAC TPTC 004 aprobado
TENSIÓN SOPORTADA
I/P-O/P: 4KVCA I/P-FG: 2KVCA O/P-FG: 1.5KVCA
Dimensiones (LxAnxAl)
(12V: 127x76.2x35mm) (15-54V: 127x76.2x33.5mm)
